  • Очистные установки поверхностных стоков серии «Волна-1» (ливневых и талых вод).

    Для очистки поверхностных стоков (ливнестоков), поступающих с площадей от 0,1Га  до 10Га  нами  разработаны  очистные установки серии "Волна-1" ТУ 4859-003-68995916-2010 десяти типоразмеров (см. таблицу) производительностью 1,0м3/час; 1,8м3/час; 3,6м3/час; 5м3/час; 10м3/час и 18м3/час.

    Технические характеристики очистных установок ливнестоков серии "Волна-1".

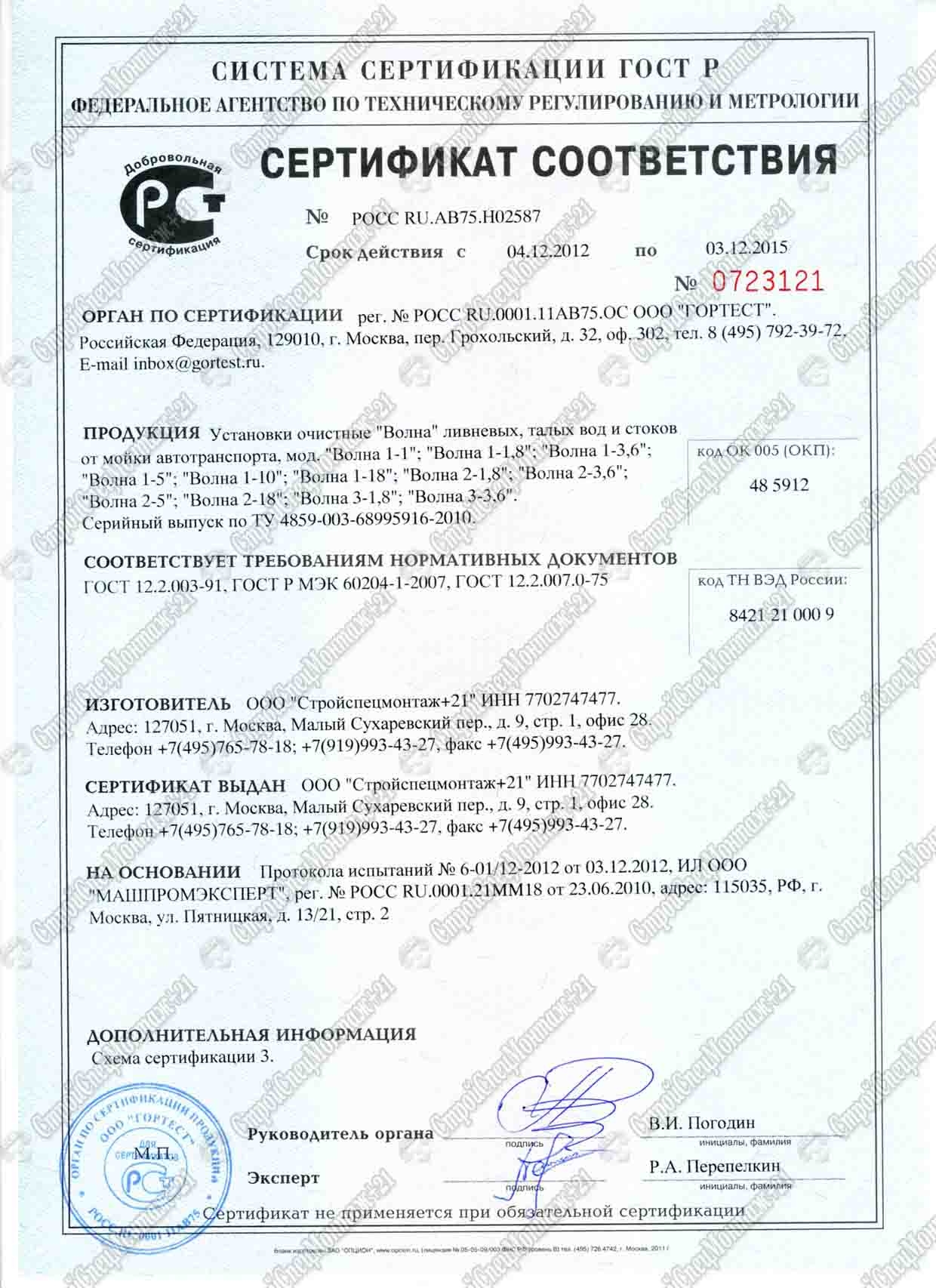

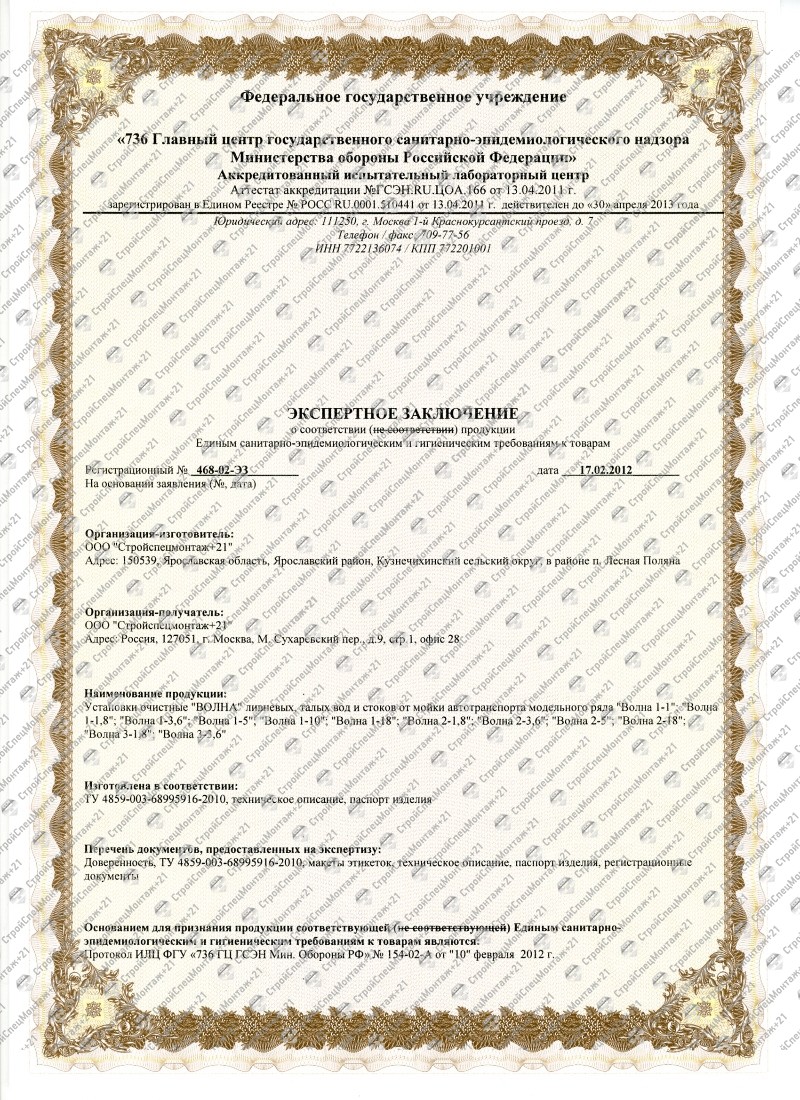

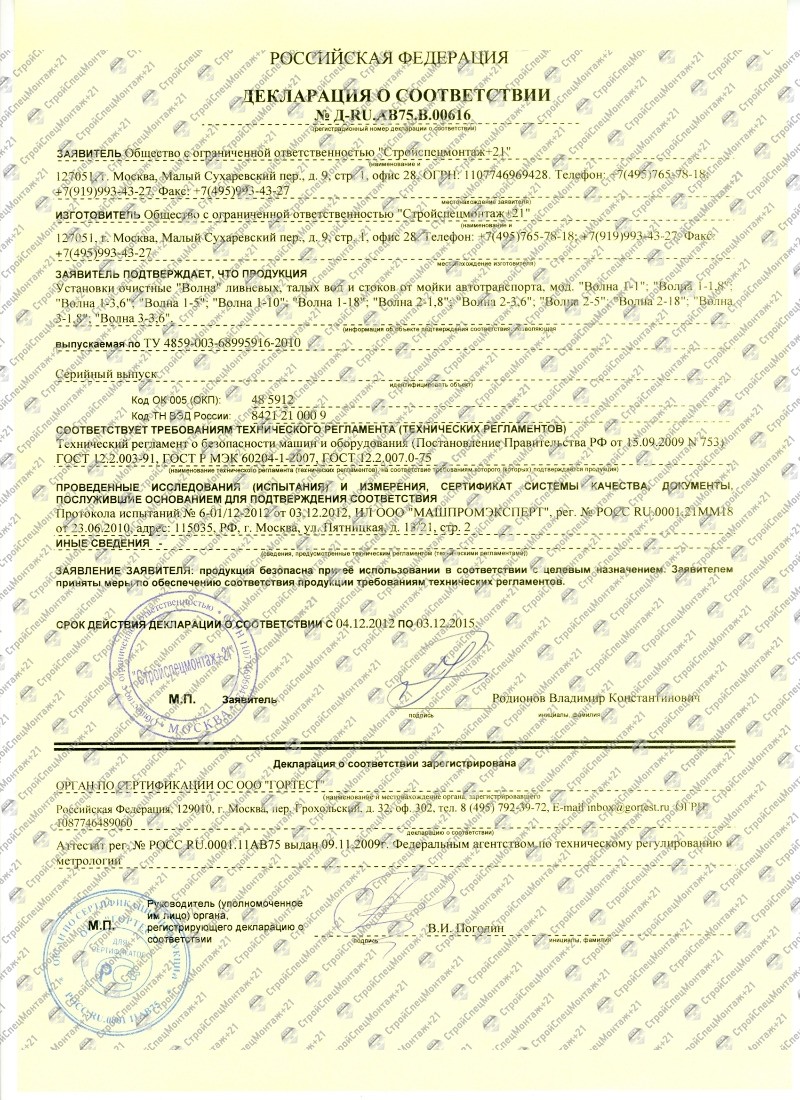

    Очистные установки "Волна" ТУ 4859-003-68995916-2010, разработанные ООО"Стройспецмонтаж+21" (г.Москва), зарегистрированы  Росстандартом за № 200/056578, имеют  Сертификат соответствия № РОСС RU.НА36.Н00141; Санитарно-гигиеническое заключение  № 468-02-ЭЗ и Декларацию соответствия Евразийского экономического союза ЕАЭС N RU Д-RU.KA01.B.10006/19. По Заключению № 02-ЭЭ-93237-06 РОСТЕХНАДЗОРа они  признаны типовыми, поэтому успешно проходят все проектные экспертизы и без замечаний принимаются в эксплуатацию надзорными органами.

    Очистка ливнестоков от взвешенных  веществ и нефтепродуктов осуществляется до параметров, удовлетворяющих  нормативам  СанПиН 2.1.5.980-00 "Гигиенические  требования  к  охране поверхностных  вод"  и  Гигиенических нормативов  ГН 2.1.5.1315-03  к  содержанию  загрязнений  в  очищенных  поверхностных  сточных  водах  и  экологическим  требованиям  при  сбросе на рельеф и  в  рыбохозяйственные  водоемы.

    Принцип действия наших сооружений основан на механических способах очистки сточных  вод (14  последовательных ступеней  очистки), без применения химреагентов. Это принудительная и безнапорная фильтрация на иглопробивных синтетических рукавных фильтрах с предварительным осветлением воды в напорном гидроциклоне и нефтеловушке; последовательная фильтрация на набивных тонковолокнистых фильтрах трех ступеней очистки; флотация с применением  вихревого аэратора и последующей самотечной фильтрацией на микропористых нетканых материалах, а также доочистка на углеродных сорбентах различных марок.

    В  конструкции  очистной  установки  предусмотрена  возможность корректировки  загрузок  фильтрующих  элементов  по  составу  и  объему  на  разных  ступенях  очистки,  что  без  лишних  затрат  позволяет  на  основании  анализов  воды,  сделанных  при  проведении  наладочных  работ,  довести  степень  очистки  до  требуемых  нормативов  в  зависимости  от  концентрации  загрязнений  в  поступающих  стоках.

    Очистные установки изготавливаются в заводских условиях (полная комплектность) в виде прямоугольных резервуарных конструкций из стального металлопроката с внутренними перегородками и каркасами фильтров, и покрываются специальной двухслойной полимерной антикоррозионной композицией. Все фильтрующие элементы отечественного производства, сделаны на основе современных синтетических волокнистых материалов и активированных углеродных сорбентов.

    Очистные сооружения работают в автоматическом режиме (более 120 алгоритмов работы) и требуют лишь периодического визуального контроля. Для этого внешняя панель блока управления оборудована световой сигнализацией включения и выключения насосов, а также степени загрязненности фильтрующих элементов. Предусмотрено переключение на «ручное» управление  при внезапном выпадении сверхнормативного объема атмосферных осадков.

    Для обеспечения круглогодичной работы комплекс монтируется заглубленным на уровень проектной отметки и закрывается дополнительными внутренними утепленными крышками; боковые стенки утепляются снаружи по периметру листовым пенополистиролом  толщиной до 100мм на глубину промерзания грунта. Все крышки очистной установки съемные, что обеспечивает свободный доступ в любой технологический отсек при проведении работ по регламентному обслуживанию и удалению продуктов фильтрации.

    Монтаж очистной установки может быть выполнен Заказчиком собственными силами по прилагаемой инструкции. При необходимости ООО «Стройспецмонтаж+21»  выполняет монтаж и наладку очистных установок на Объекте, при этом гарантия на всё оборудование и выполненные работы составляет 3 года.

    Очистные установки "Волна-1"  могут группироваться при монтаже по нескольку штук с параллельным подключением для достижения заданной суммарной производительности (например "Волна-1-18" + "Волна-1-18" = "Волна-1-36").

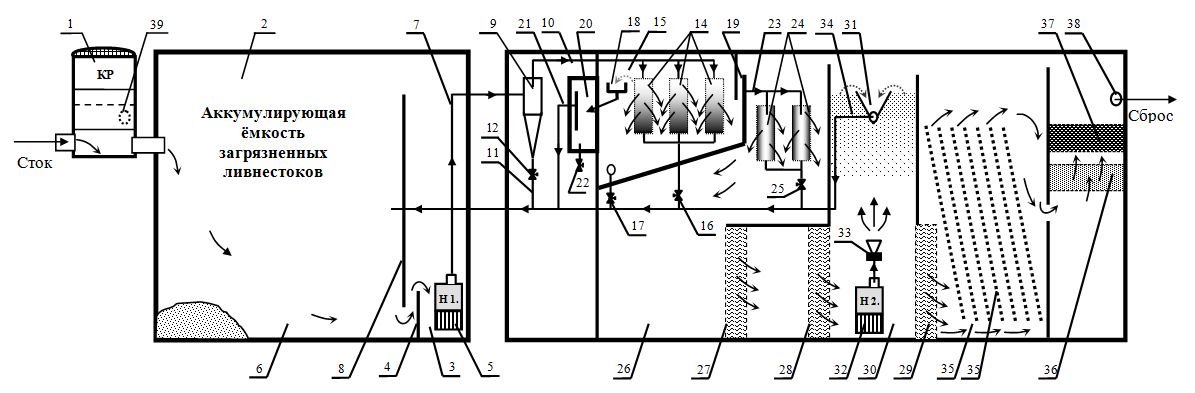

    Технологическая схема очистной установки «Волна-1»

    1. Распределительный колодец
    2. Аккумулирующая  ёмкость (АЁ).
    3.Насосный отсек.
    4.Перегородка гидрозатвора.
    5.Насос грязной воды.
    6.Отстойная зона АЁ.
    7.Подающий трубопровод.
    8.Полупогружная перегородка.
    9.Гидроциклон.
    10. Распределительный коллектор.
    11.Шламоотводящий трубопровод.
    12.Регулировочный  кран.
    13.Дренажный  трубопровод.

    14.Напорные рукавные фильтры.
    15.Промежуточный  отсек.
    16.Шаровый  кран.
    17.Шаровый  кран.
    18.Нефтеловушка.
    19.Технологическая перегородка.
    20.Нефтесборник.
    21.Сифон.
    22.Шаровый  кран.
    23.Распределительный коллектор.
    24.Самотечные рукавные фильтры.
    25.Шаровый  кран.
    26.Зона  осветленной  воды.

    27.Набивной  фильтр №1.
    28.Набивной  фильтр №2.
    29.Набивной  фильтр №3.
    30.Флотационная камера.
    31. Пеносборник.
    32.Циркуляционный насос.
    33.Аэратор.
    34.Трубопровод отвода пены.
    35.Тонкослойный  фильтр.
    36.Фильтр  тонкой  очистки.
    37.Сорбционный  фильтр.
    38.Выпускной трубопровод.
    39.Переливной трубопровод.
