    Дачи бывают разные: большие и маленькие, деревянные и каменные, летние и зимние… При всем разнообразии дачных домов, их владельцев объединяет одна мечта: теплый туалет без мух, комаров и неприятных запахов вместо «домика неизвестного архитектора», а может даже (мечтать ведь не вредно) душевая кабина. И все бы вроде хорошо и сантехника на рынке есть любая, и местечко под санузел можно выделить в доме, а вот куда девать сточную воду… ее ведь будет образовываться сразу намного больше! Практика показывает, что нет предела индивидуальной творческой мысли! В ход идут и б/у "еврокубы" и бочки, купленные на рынке и железобетонные кольца и старые покрышки, конечно с учетом опыта соседей…

    Мы предлагаем для обустройства дачного домовладения две разновидности малогабаритных очистных установок биологической очистки:

    1. энергонезависимые септики с биофильтром (или без него) «Диоген-0.5»; «Диоген-1.0»; «Диоген-1.5»; «Диоген-2.0»; «Диоген-2.5»; «Диоген-3.0» обеспечивающие анаэробную биологическую очистку хозяйственно-бытовых сточных вод, поступающих от 2-х; 4-х; 6-ти; 8-ми; 10-ти и 12-ти условных пользователей соответственно.
    2. энергозависимые локальные очистные установки глубокой (анаэробной и аэробной) биологической очистки хоз-бытовых сточных вод серии "ДИОГЕН": «DIOGEN-Х-1-Z»; «DIOGEN-Х-1,5-Z»; «DIOGEN-Х-2-Z»; «DIOGEN-Х-3-Z»; «DIOGEN-Х-4-Z»; «DIOGEN-Х-5-Z», обеспечивающие очистку хозяйственно-бытовых сточных вод, поступающих от 4-х; 6-ти; 8-ми; 12-ти; 16-ти и 20-ти условных пользователей соответственно. Буквенный символ Х означает разновидность модели очистной установки: с отделением-усреднителем (2) или без него (1), символ Z означает модификацию очистной установки с самотечным (1) или принудительным (2) режимом сброса очищенных сточных вод.



    1. Септики «Диоген»

            Септики «Диоген» в основном применяются для очистки хозяйственно-бытовых стоков от дачных домов, проживание в которых имеет периодический характер (выходные дни, или только в теплый период года). Здесь важное значение имеет то, что септик не потребляет электроэнергии и хорошо переносит большие перерывы между поступлениями нечистот. Жизнедеятельность анаэробных бактерий, под воздействием которых осуществляется очистка сточных вод, сохраняется при длительном отсутствии "пищи" и самостоятельно возобновляется после очередного поступления органики. Септик не требует консервации на холодный период года во время отсутствия хозяев и не нуждается в повторном запуске при появлении стоков.

          Недостатком всех септиков является относительно низкая степень очистки сточных вод (60-70% в зависимости от конструкции) и в связи с этим необходимость "почвенной" доочистки при помощи дренажных колодцев, дренажных каналов, траншей или полей подземной фильтрации. В почве происходит дальнейшая деструкция остаточных органических загрязнений под воздействием присутствующих в ней микроорганизмов, но общая эффективность очистки сточных вод не достигает нормативных значений, необходимых для сброса их на рельеф или в открытый водоем. Организация почвенной доочистки требует дополнительных затрат и малоэффективна в глинистых грунтах и на участках с высоким уровнем грунтовых вод.

          Септики «Диоген», выпускаемые ООО «Стройспецмонтаж+21», представляют собой стальной цилиндрический горизонтальный резервуар подземного исполнения, покрытый внутри и снаружи двухкомпонентной полимерной антикоррозионной композицией, с внутренними перегородками, разделяющими его на несколько проточных камер, в которых происходит биологическая очистка сточных вод за счет анаэробного разложения высокомолекулярных органических загрязнений в низкомолекулярные при помощи размножающейся в них популяции микроорганизмов.

          В настоящее время производятся шесть типоразмеров септика «Диоген» производительностью 0.5 м3/сут; 1.0 м3/сут;  1.5 м3/сут;  2.0 м3/сут;  2.5 м3/сут. и 3.0 м3/сут которые обеспечивают анаэробную очистку стоков, поступающих соответственно от двух, четырех, шести, восьми, десяти и двенадцати условных пользователей соответственно.

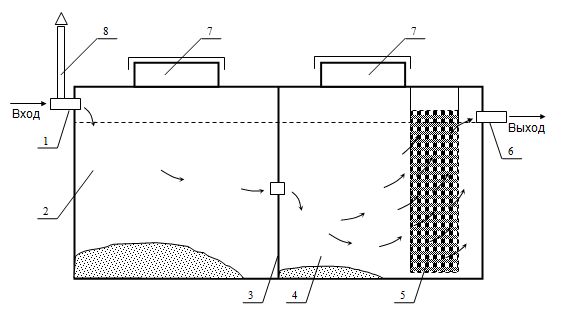

    Технологическая схема двухкамерного септика «Диоген»

    Технологическая схема септика «Диоген»

    1. Канализационный трубопровод
    2. Первичный отстойник
    3. Разделительная перегородка
    4. Вторичный отстойник;
    5. Биофильтр
    6. Выпускной трубопровод
    7. Люк для обслуживания
    8. Вентиляционный стояк


          Септик «Диоген» разделен перегородками на две (три) технологических камеры. В первой камере (2), которая является приемной для сточных вод, оседают тяжелые фракции загрязнений, подвергающиеся последующему анаэробному сбраживанию и минерализации. Более мелкие взвешенные частицы с потоком воды выносятся во вторую камеру (4), где продолжается их деструкция до низкомолекулярных органических соединений. Далее осветленная вода поступает в биофильтр (5), установленный во второй камере (4).

          Каркас биофильтра (5) заполнен специальной загрузкой с разветвленной поверхностной структурой, на которой с течением времени культивируется и закрепляется биоплёнка, состоящая из множества специфических микроорганизмов, участвующих в процессе очистки. Во время длительных перерывов между поступлениями сточных вод в структуре биозагрузки  сохраняется популяция микроорганизмов, жизнедеятельность которых активизируется при поступлении очередной порции сточных вод.  После биофильтра вода по выпускному трубопроводу (6) направляется для почвенной аэробной доочистки на поле фильтрации, после которой степень очистки воды может достигать 85%.

    Технологические характеристики септиков «Диоген»

    Наименование

     характеристики

    Значение параметра

    Обозначение при заказе

    Септик

    «Диоген-2-0,5-1»

    Септик

    «Диоген-2-1-1»

    Септик

    «Диоген-2-1,5-1»

    Септик

    «Диоген-3-2-1»

    Септик

    «Диоген-3-2,5-1»

    Септик

    «Диоген-3-3-1»

    Объем септика (м3)

    3,0

    4,0

    5,0

    6,0

    7,0

    8,5

    Производительность (м3/сут.)

    0,5

    1,0

    1,5

    2,0

    2,5

    3,0

    Максимальное количество условных пользователей (чел.)

    2

    4

    6

    8

    10

    12

    Режим работы

    Самотёчный, без использования электроэнергии.

    Условия сброса очищенных стоков

    Почвенная доочистка на поле фильтрации или в фильтрационном колодце /траншее/

    Габаритные размеры /Ǿ-Д-В/ (м)

    1,6х1,5х2,0

    1,6х2,0х2,0

    1,6х2,5х2,0

    1,6х3,0х2,0

    1,9х2,5х2,5

    1,9х3,0х2,5

    Периодичность удаления осадка (рекоменд.)

    Один раз в 2 года.

    Объем допустимого залпового сброса (м3)

    10% от объема септика

    Цена (руб)

    Текущую цену уточняйте на Email: ccm21@inbox.ru.

     Септики «Диоген» по желанию Заказчика могут поставляться в полиэтиленовом корпусе, отлитом методом роторного формования (без сварных соединений и швов); габаритные размеры при этом могут быть изменены.


    2. Установки глубокой биологической очистки серии «
    DIOGEN».

    Очистные установки «DIOGEN» (ДИОГЕН) ТУ 4859-004-68995916-2010 предназначены для очистки хозяйственно-бытовых стоков, поступающих от объектов жилой застройки (дом, группа домов), на которых отсутствует подключение к централизованной канализации.

    Эффективность очистки сточных вод на выходе составляет 96-98%; очищенная вода не имеет цвета и запаха, поэтому ее можно сбрасывать как на подземное поле фильтрации, так и на рельеф местности, или в открытый водоем после обеззараживания.

    Технические условия ТУ4859-004-68995916-2010 на очистные комплексы серии «DIOGEN» зарегистрированы в органах РОССТАНДАРТА за № 200/057342,  установки имеют Сертификат соответствия РОСС RU.НВ61.Н14410; положительное Экспертное санитарно-гигиеническое заключение за № 1397 и  от 03.04.14) и Декларацию соответствия Евразийского экономического союза ЕАЭС № RU Д- RU.МН06.В.02906/20.

    В зависимости от условий подключения и производительности, очистные установки «DIOGEN» выпускаются в нескольких вариантах исполнения, условное обозначение которых соответствует следующей схеме: DIOGEN-Х-YYY-Z,  где:

    первая цифра (Х) после словесного символа означает вид комплектации очистной установки;

    вторая цифра (Y) означает производительность очистной установки в м3/сутки;

    третья цифра (Z) означает модификацию очистной установки по режиму сброса очищенных сточных вод (самотечный или принудительный при помощи электронасоса).

    Выбор типоразмера очистной установки и ее модификации производится расчетным  путем  по  утвержденной  методике,  исходя  из  конкретных  технических  условий и требований СНиП 2.04.03-85 "Канализация. Наружные сети и сооружения". Очистная  установка  привязывается  на  территории  выделенного участка  в  зависимости  от  плана и профиля внутриплощадочной системы хозбытовой канализации, и в соответствии с требованиями СП 4690-88 "Санитарные правила содержания территорий населенных мест".

    Очистка сточных вод осуществляется до параметров, удовлетворяющих нормативам СанПиН 2.1.5.980-00 "Гигиенические требования к охране поверхно­стных  вод" и Гигиенических нормативов ГН 2.1.5.1315-03.

    Принцип  действия  очистных  установок серии «DIOGEN» основан  на  биологических  способах очистки сточных вод (нитрификация и денитрификация) с применением аэрации и дефосфатацией (при необходимости).

    Корпус очистной установки изготавливается  в  заводских  условиях в виде герметичной сварной  резервуарной конструкции из стального металлопроката с ребрами жесткости и покрывается двухкомпонентной полимерной антикоррозионной композицией.

    Для обеспечения круглогодичной работы установка монтируется с заглублением на уровень  проектной отметки и, при необходимости (в зависимости от климатического района эксплуатации) закрывается внутренними утепленными крышками и по внешнему периметру корпуса утепляется листовым пенополистиролом на глубину промерзания грунта. Внешние крышки  очистной  установки открываются полностью, что позволяет визуально контролировать процесс очистки и обеспечивает  свободный  доступ  в  любой  технологический  отсек  при  проведении регламентных работ по обслуживанию. Внешние металлические крышки оборудованы запорным устройством, предотвращающим несанкционированный доступ внутрь корпуса.

    Структурная (технологическая) схема очистной установки «DIOGEN» и ее работа.

     Структурная (технологическая) схема очистной установки «DIOGEN» и ее работа.

    1. Вход канализационной тубы (ПВХ ø100-150мм) на глубине ≈0,6м.

    2. Корпус очистной установки хоз-бытовых стоков  «Диоген-2-2-1».

    2.1. Усреднитель (приемное отделение).

    2.2. Насос подачи сточных вод на очистку (погружной, с поплавковым выключателем).

    2.3. Приемная камера.

    2.4. Эрлифт.

    2.5. Аэротенк (зона аэрации).

    2.6. Аэратор.

    2.7. Отстойник.

    2.8. Перепускной трубопровод поступления сточных вод на очистку.

    3. Компрессор системы аэрации.

    4. Выпускной трубопровод очищенной воды.

    5. Накопительный (сбросной) колодец очищенной воды.

    6. Узел обеззараживания (реагентный).

    7. Дозатор реагента (дефосфатация)

    8. Водоотводная траншея или лоток.

    Сточная вода из домового выпуска 1 поступает в усреднитель 2.1 очистной установки 2, в котором смонтирован подающий погружной насос 2.2 (Н1). Насос 2.2 включается автоматически от встроенного поплавкового выключателя при достижении уровнем сточной воды в усреднителе 2.1 фиксированной верхней отметки и постепенно перекачивает заданный объем в очистную установку 2, выравнивая тем самым интенсивность поступления стоков на очистку.

    Сначала грязная вода поступает в приемную камеру 2.3, из которой направляется в донное пространство очистной установки. Наряду со сточной водой в левую часть донного пространства по эрлифту 2.4 и горизонтальной иловой трубе поступает иловая смесь.

    Внутреннее пространство очистной установки разделено наклонной перегородкой на две основных технологических зоны – аэротенк 2.5 и отстойник 2.7. В аэротенке 2.5 с помощью активного ила  осуществляется биологическая очистка сточной воды, а в отстойнике – разделение очищенной воды и суспензии активного ила.

    В верхней части аэротенка (аэробная зона) 2.5, где вода принудительно насыщается  растворенным кислородом, который поступает с воздухом из аэратора 2.6, происходит основное изъятие органических загрязнений из сточной воды под действием активного ила. Активный ил здесь состоит из популяции специализированных микроорганизмов-нитрификаторов, посредством которых осуществляется биоокисление аммиака (один из компонентов загрязнений сточной воды) в малотоксичные нитратные соединения. Результатом процесса является изъятие илом из сточной воды до 98% органических загрязнений и увеличение его массы.

    В нижней части аэротенка (аноксичная зона) растворенный кислород отсутствует. Здесь другая специализированная группа микроорганизмов-денитрификаторов восстанавливает нитратный азот до газообразного азота и снижает избыточную концентрацию нитратов до нормативной величины.

    Сточные воды, прошедшие обработку таким образом, перемещаются под наклонной перегородкой в отстойник 2.7, где под действием сил гравитации происходит осаждение ила, осадок которого постепенно накапливается на дне очистной установки.

    Очищенная вода по выпускному трубопроводу 4 покидает установку и самотеком направляется в накопительный (сбросной) колодец 5 (дополнительная опция), где она обеззараживается при помощи медленнорастворимых таблетированных препаратов 6, размещенных в специальном плавающем контейнере. Для удаления из сточной воды солей фосфора предусматривается введение специального реагента при помощи дозатора 7 (дополнительная опция).

    Технические характеристики базовых очистных установок серии «DIOGEN».

    Обозначение

    типоразмеров

    Производительность,

    м3 в сут., не более

    Среднее количество

    условных

    пользователей

    Габариты

    (ДхШхВ), м.

    Установленная

    мощность, кВт

    Масса, т.,

    не более

    «DIOGEN -1-1-1» 1,0 4 1,2х1,0х2,2 0,06 0,4
    «DIOGEN -1-1-2» 0,32 0,41
    «DIOGEN -1-1,5-1» 1,5 6 1,2х1,0х2,4 0,07 0,48
    «DIOGEN -1-1,5-2» 0,33 0,49
    «DIOGEN -1-2-1» 2,0 8 1,3х1,2х2,4 0,1 0,57
    «DIOGEN -1-2-2» 0,36 0,58
    «DIOGEN -1-3-1» 3,0 12 1,6х1,2х2,4 0,13 0,63
    «DIOGEN -1-3-2» 0,4 0,64
     «DIOGEN -1-4-1» 4,0   16  1,8х1,7х2,4  0,22  0,75
     «DIOGEN -1-4-2» 0,5   0,76
     «DIOGEN -1-5-1»  5,0  20  1,8х2,2х2,8 0,22   0,83
     «DIOGEN -1-5-2»  0,5 0,84
    «DIOGEN -2-1-1» 1,0 4 1,7х1,0х2,2 0,32 0,78
    «DIOGEN -2-1-2» 0,57 0,78
    «DIOGEN -2-1,5-1» 1,5 6 1,9х1,0х2,4 0,33 0,95
    «DIOGEN -2-1,5-2» 0,59 0,95
    «DIOGEN -2-2-1» 2,0 8 2,0х1,2х2,4 0,36 1,22
    «DIOGEN -2-2-2» 0,59 1,22
    «DIOGEN -2-3-1» 3,0 12 2,2х1,2х2,8 0,4 1,34
    «DIOGEN -2-3-2» 0,62 1,34
    «DIOGEN -2-4-1» 4,0 16 2,4х1,7х2,8 0,5 1,57
    «DIOGEN -2-4-2» 0,75 1,57
    «DIOGEN -2-5-1» 5,0 20 2,4х2,2х2,8 0,5 1,76
    «DIOGEN -2-5-2» 0,75 1,76



    Примечание 1. Потребляемая мощность электрооборудования (кВт/час) гораздо меньше установленной (номинальной) мощности (кВт) в связи с тем, что насос работает в прерывистом режиме и не продолжительное время.

    Примечание 2. Высота  установки указана для глубины заложения домового выпуска  0,6м от поверхности земли.

    Инженерные решения, примененные при создании очистных установок этой серии свели к минимуму возможные поломки и позволили практически исключить необходимость использования при их эксплуатации каких-либо расходных материалов. Наличие достаточного объема приемного отсека допускает удаление осадка  из него илососом один раз в 2-3 года, причем этот осадок может быть удален пользователем самостоятельно в компостную яму при помощи погружного фекального насоса, которым комплектуется очистная установка (DIOGEN-2-Y-Z).

    ООО "Стройспецмонтаж+21" предлагает Заказчику очистные установки «DIOGEN» этой комплектации в металлическом корпусе, изготовленном из стального металлопроката и покрытым двухслойной антикоррозионной полимерной композицией на основе эпоксидных смол со сроком службы не менее 15 лет.

    Металлический корпус имеет высокую механическую прочность (в отличие от пластикового), не требует дополнительного усиления при монтаже (бетонный саркофаг не нужен), не деформируется и не растрескивается при эксплуатации в районах с пучинистыми грунтами (глина, суглинок), а также в регионах с высоким уровнем грунтовых вод и большой глубиной промерзания грунта в зимний период.

    Очистные установки «DIOGEN» имеет все разрешительные документы для ее эксплуатации (Сертификат соответствия ГОСТ-Р, Санитарно-гигиеническое заключение, Декларацию ЕАЭС), они изготавливаются в заводских условиях (полная комплектность). На каждую установку оформляется технический Паспорт, который содержит описание её устройства и работы, инструкции по эксплуатации, монтажные схемы, а также рекомендации по обслуживанию и гарантийные обязательства производителя.

    Для обеспечения круглогодичной работы технологические модули заглубляются в грунт и утепляются по внешнему периметру корпуса для устойчивой работы в зимний период года. Возможна поставка очистных установок «DIOGEN» смонтированными в блок-контейнерах из сэндвич-панелей, которые устанавливаются на объекте выше поверхности площадки и эксплуатируются только с принудительной подачей сточных вод посредством канализационной насосной станции (КНС).

    Установки моделей «DIOGEN-1-Y-Z» и «DIOGEN-2-Y-Z» сохраняют свою работоспособность в периоды незапланированных отключений электроэнергии, в этом случае они без вмешательства извне начинают работать по принципу септика, а при возобновлении электроснабжения полностью самостоятельно восстанавливают технологический режим очистки.

    Все очистные установки серии «DIOGEN» допускают суммарный залповый сброс загрязненных сточных вод в объеме от 10% до 20% суточной производительности (см. таблицу "Технические характеристики") без ухудшения качества очистки. При необходимости увеличения объемов переработки залповых сбросов, приемное отделение очистных установок «DIOGEN-2-Y-Z» может быть увеличено при изготовлении под заказ.

    Для восстановления работы очистных установок после сброса со сточными водами агрессивных ингредиентов "жесткой" бытовой химии (соединения хлора, перекись кислорода), антисертиков, растворителей, других ядовитых и химически-активных веществ допускается  применение восстанавливающих технологический процесс биопрепаратов, содержащих анаэробные и аэробные микроорганизмы.
